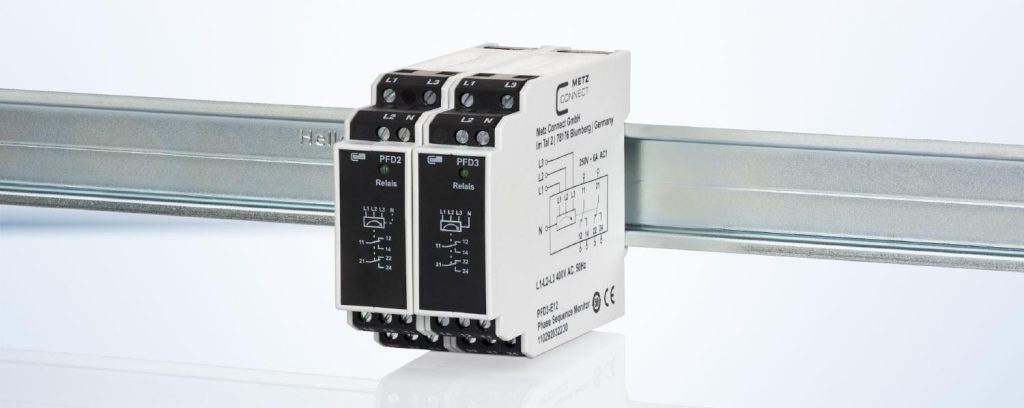

ビルや機械の三相交流電源のモニタ リレー
機械やシステムはコスト効率よく運用されるため、重要な機能は正確にモニターされなければなりません。故障を早期に発見することで、人と機械を保護し、費用のかかる損害を防ぐことができます。METZ CONNECT三相モニタリングリレーは、システムの安全なモニタリングに使用されます。最も重要なシステムパラメータを監視することで、操作の信頼性だけでなく、システムの高い可用性も得ることができます。
三相監視リレーは、正しい相順を監視し、個々の相電圧の故障を完了させます。さらに、ゼロ導体はPFD3によって監視されます。この装置は、測定回路L1-L2-L3-(N)を介して供給されます。相順が正しい場合、出力リレーが作動します（緑色のLEDが点灯します）。相またはゼロ導体が完全に故障した場合、出力リレーは中立位置に戻ります（緑色のLEDは消灯）。
測定範囲
フェーズシーケンス
・L1-L2-L3 (右回転)
相間短絡
・完全故障時の相電圧監視
・デバイス（端子N）のゼロ接続の監視
メリット
・22.5mmのスリムな工業用ハウジングに収められた省スペース・コンパクト設計
・エラー表示とモーターコンタクタのスイッチオフに使用できる2つのリレー接点
・測定回路から直接電源を供給可能
アプリケーション

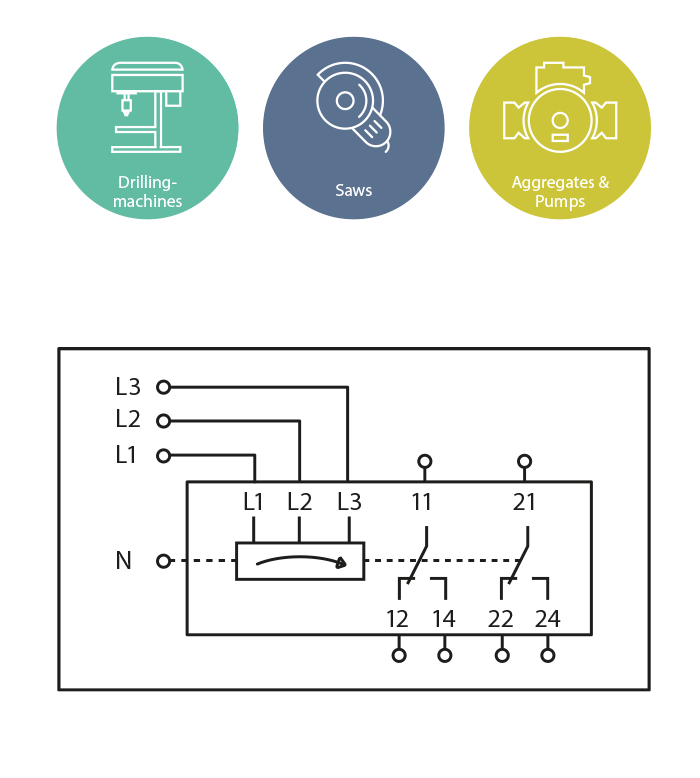

PFD2-E12
機械・システム モービルモータの回転方向を正しく監視します。

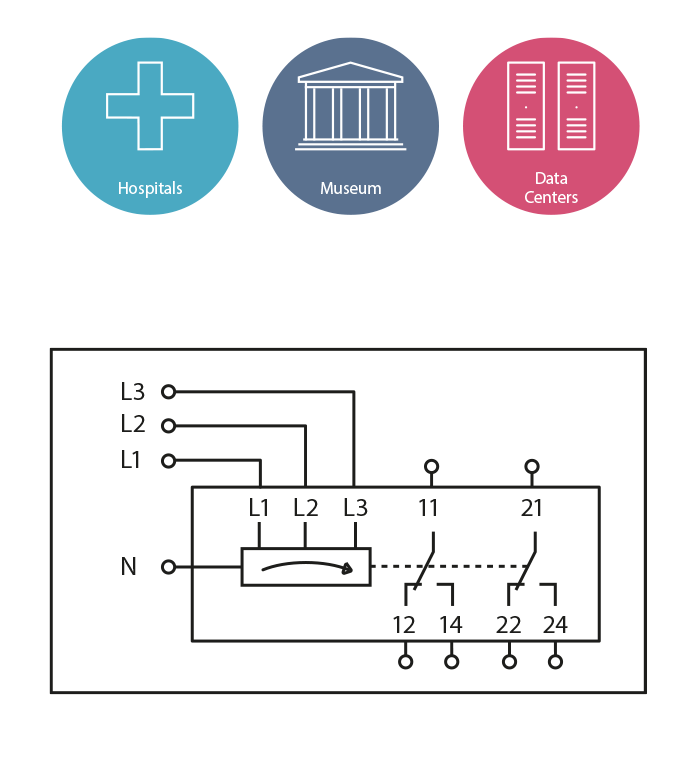

PFD3-E12
ビルディング＆ホームオートメーション
重要な対象物の電気キャビネットの相欠陥時の監視。
Product overview
| タイプ | PFD2-E12 | PFD3-E12 |
| P/N | 110292032215 | 110292032230 |
| 相シーケンス | yes | yes |
| 相不良 | yes | yes |
| ゼロ接続 | – | yes |
| 供給電源 | L1-L2-L3 | 400 V | L1-L2-L3-N | 400 V / 230 V |
| 接点 | 2 x Changeover Contact / (6 A / 250 V AC) | 2 x Changeover Contact / (6 A / 250 V AC) |
