シングルペア イーサネット

私たちは今日と明日のIoTとIIoTのための新しい伝送とケーブリング技術に取り組んできました。

伝送メディアである光ファイバー、5G、WLANが成長する中、ツイストペアネットワークケーブルをどのように進めていくのかがこれからの課題です。

シングルペアイーサネット開発の背景

イーサネット伝送技術のさらなる発展と、現在90Wまで供給可能なPoE電源が、イーサネットインターフェースの新しいアプリケーションを生み出すことは朗報です。

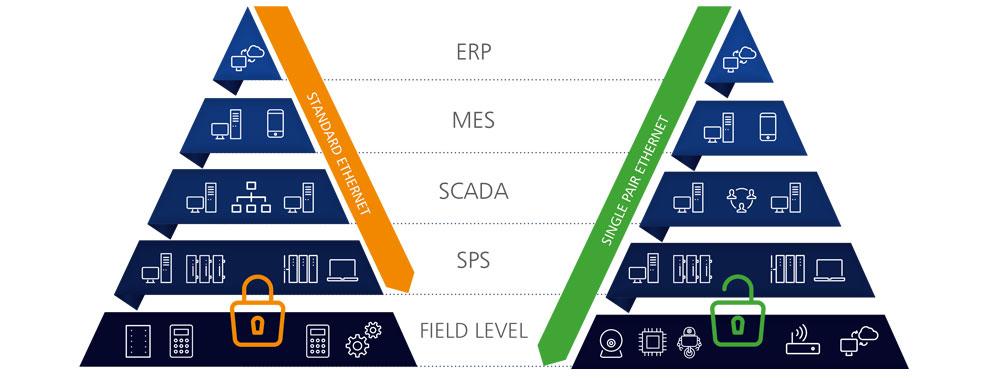

さらに、伝送プロトコルとハードウェア、コネクター、ケーブルの両面から、均一で無駄のない伝送技術へのニーズが高まっています。理想を言えば、センサーやアクチュエーターに至るまで、フィールドレベルに至るまでの進化です。

これを可能にするのが、シングルペアイーサネット(SPE)です。

自動車産業で始まったこの技術は、産業界、そして長期的にはビルディングにも進出していきます。SPEの話題は以前から知られており、遅くともSPS 2019見本市以降、あらゆるメディアでその存在をアピールしています。

一目でわかるシングルペアイーサネット

その名の通り、シングルペアイーサネットは、2本(例:10/100BASE-T、Profinetなど)または4本(例:10GBASE-T with 4PPoE)ではなく、1対のワイヤだけです。

さらに新しいアプリケーションを開拓するための要件は、必ずしも高いデータ転送速度ではありません。10Mビット/秒や100Mビット/秒で十分な場合が多いのです。その一方で、ケーブル長が1,000mにも及ぶ長距離通信や、最小の接続技術を持つ機器も必要とされています。そこで開発されたのが、シングルペアイーサネット技術(xBASE-T1)です。

2つのコネクタが選ばれています:

ISO / IEC 63171-1に準拠したM1I1C1E1用エンタープライズLCスタイル

・新規コネクタ
・LCシンプレクスコネクターをベースにした ハウジング形状
・建物内のインフラを重視する
・IP20で十分な保護が可能な環境

EC 63171-6に準拠したM2I2C2E2およびM3I3C3E3用の工業用スタイル(M1I1C1E1への使用も可能です。)

・新規コネクタ

・産業環境におけるアプリケーションに焦点を当てる

・より過酷な環境に対応するIP20およびIP67の筐体

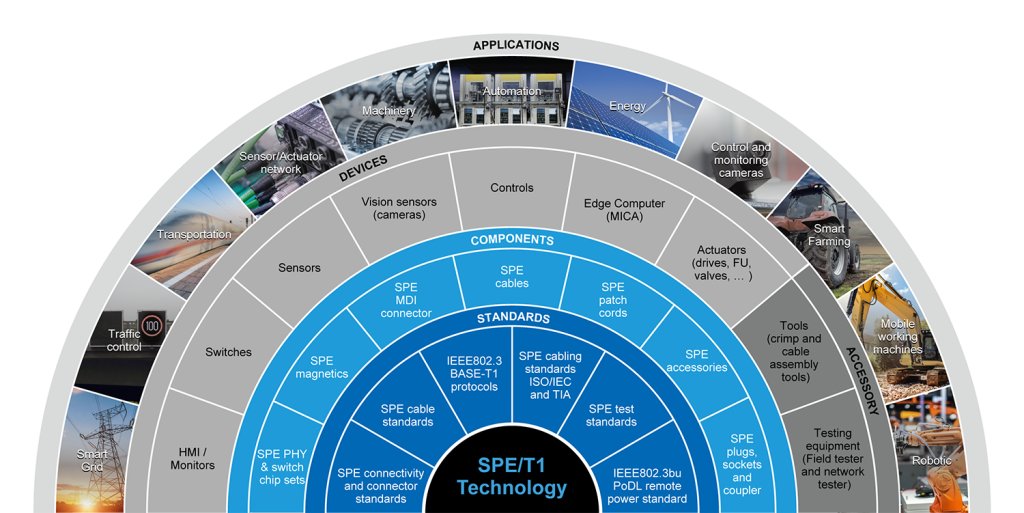

METZ CONNECTとシングルペアイーサネットの産業パートナーネットワーク

産業用エレクトロニクス、データ通信技術、建築技術の市場セグメントにおける接点技術および接続要素の分野で、高品質な革新的メーカーとして、METZ CONNECTはシングルペアイーサネット技術も取り扱っています。産業界とビルディングの両方で、機器、制御盤、システム、インフラストラクチャのいずれにおいても必須です。

市場知識に基づき、最初のSPEアプリケーションは産業界で発展すると想定しています。

METZ CONNECTは、Single Pair Ethernet Industrial Partner Networkのプレミアム会員として最初のステップを開始します。当社は、IEC 63171-6コネクタをサポートする30以上の強力なパートナーの1つです。

SPEインダストリアル・パートナー・ネットワークで積極的に活動することを楽しみにしています。シングルペアイーサネットは、イーサネットに対応したエンドデバイス、センサー、アクチュエーターを開発するための画期的な技術であり、それが産業界の現場レベルであれ、スマートビルディングの現場レベルであれ、私たちはその技術を理解しています。

METZ CONNECTにとって、これはどのような意味を持つのでしょうか?

METZ CONNECTでは、IEC 63171-6に準拠したコネクタは、現在および将来のIoT / IIoTデバイスをネットワーク化するための技術的進歩であり、したがって、フィールドレベルまでEthernetを発展させることができると考えています。このため、当社は、Single Pair Ethernet Industrial Partner Networkのメンバーとして、この規格をサポートしています。IEC 63171-6に準拠したコネクタは、産業用アプリケーションに重点を置いています。

METZ CONNECTはどのIEC 63171-6コンポーネントを提供していますか?

SPEインダストリアルパートナーネットワークへの加盟は、IEC 63171-6準拠のSPEコネクタをサポートするための最初のステップです。
シングルペアイーサネット技術を発展させるために、プリント基板接続技術、ネットワークケーブル用の銅および光ファイバーコンポーネント、インテリジェントI / Oコンポーネントの分野における開発および製造の専門知識に頼っています。

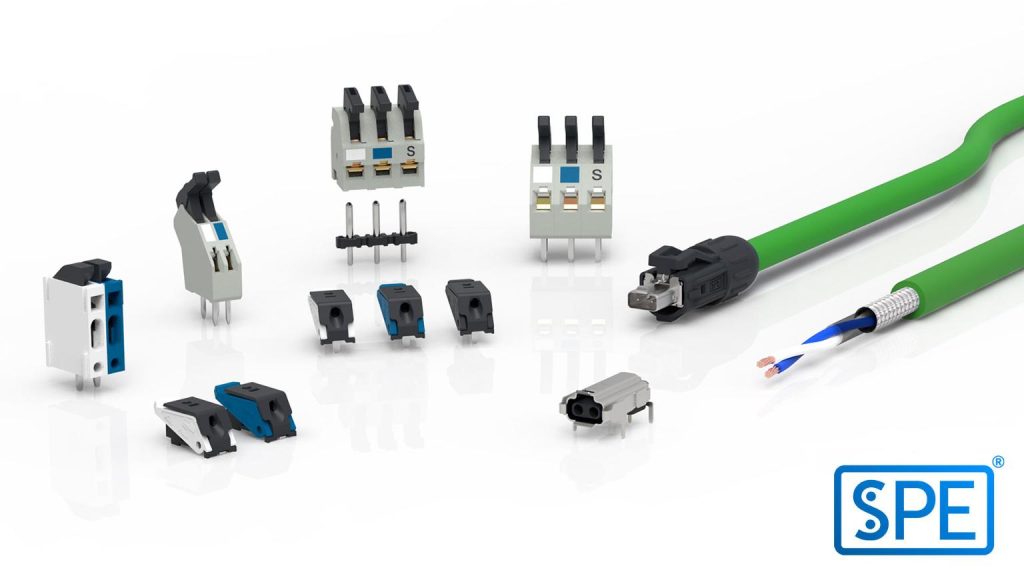

ネットワークインフラおよび機器接続用SPEコネクター(プラグ、ソケット、カップリング)。

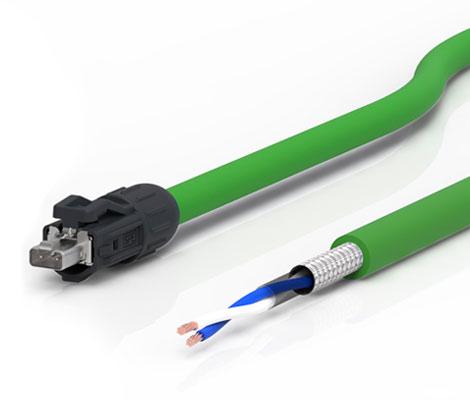

SPE接続ケーブル、コネクティングケーブル
SPEアクセサリー
SPE用基板接続技術
ビルディングオートメーションおよびプロセスオートメーションのためのSPEインターフェースを備えたインテリジェントシステムおよびコントロールキャビネットコンポーネント。
