デジタル通信配線 トピックス

デジタル通信が進化し天井裏のイーサネット&パワーオーバーイーサネットの配線が増加しています。ツイストペア/銅ケーブルとRJ45コネクタが必須条件になっています。

個人住宅をはじめとする多くのビルでは、ツイストペア配線やRJ45コネクタを使ったネットワーク配線が少なくなっているようです。データ伝送のみを目的とした従来のネットワーク機器の接続は、無線ネットワークで行われるか、光ファイバーケーブルに置き換えられています。一方、データと電力を同時に伝送できる銅線ケーブルが不可欠なアプリケーションは、現在も将来も数多く存在します。また、ワイヤレスアクセスポイント(WAP)は、モバイル端末の全エリアをカバーするため、ネットワークへの接続が必要であり、同時にPoE(Power over Ethernet)による電力供給が必要です。

PoE技術は、以前からネットワーク技術に欠かせない要素となっています。データだけでなく、RJ45コネクタやツイストペアケーブルを介して電力も伝送し、エンドデバイスに同時に電力を供給しています。PoEクラスでの電力供給の標準化は、PoE技術に基づく新しいデバイスやアプリケーションの増加によって推進されています。IPカメラから照明まで、PoEは電力供給と同時のデータ伝送を通じてケーブルの一部を節約し、インテリジェントビルとエネルギー管理を可能にします。

事例紹介

・照明/PoE照明
・ワイヤレスネットワーク WLAN用ワイヤレスアクセスポイント(WAP)、屋内用ワイヤレス
・有線ネットワーク: VoIP(Voice-over-IP)電話、PC、プレゼンテーションスクリーン
・セキュリティ技術 IP監視カメラ、アクセスコントロール&タイムレコーダー、火災警報技術
・センサー(温度、輝度、湿度、酸素、その他)
・制御機器、制御技術(空調、換気、暖房、エレベータなど)
・ラウドスピーカー、パブリックアドレスシステム
・マルチメディアです: HDBaseT(PoEではないが、PoEに続くPoHで検討)、AVoverIP(機器、トランシーバー、ディスプレイなどによる)、インターカムシステム/インターコ

ネットワークは成長しています
ビルディングケーブルの構造化でさらに広がるアプリケーション

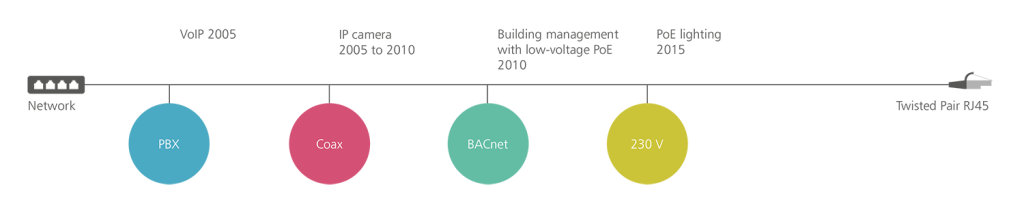

次の図は、その内容を示しています。一方では、独自のソリューションや異なるバスシステムによる伝送プロトコルの形で異なる言語を、単一の統一されたソリューションであるイーサネット-IPネットワークに統合しています。一方では、異なる伝送メディアを、RJ45コネクター付きのツイストペアケーブルという統一された広く使われているものに統合することです。

デジタルシーリング – 3次ケーブルの変化

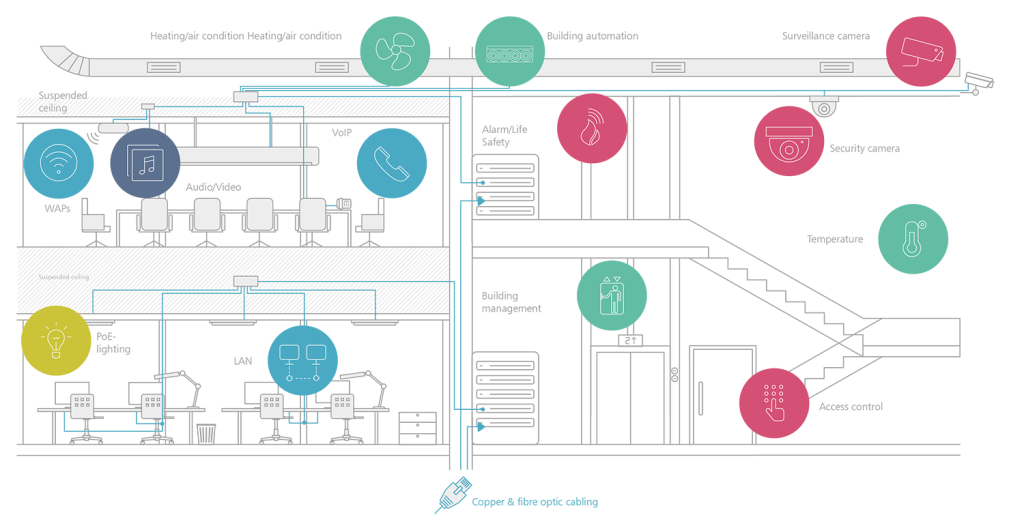

ネットワーク技術の分野におけるデジタルシーリングの主題は、ある程度まで理解することができます。これは、例えばインテリジェントなPoE LED照明、センサー、各ワークステーション用にカスタマイズされたWAP、その他のイーサネット&パワーオーバーイーサネットのアプリケーションを吊り天井に統合することを意味します

基礎仕様

・ネットワークインフラ/ネットワーク
・中央のインターフェイスとしてデータ交換と電源供給が可能なPoE搭載スイッチ
・IPインターフェース搭載のネットワーク対応センサーとアクチュエーター
・データ収集・解析・評価・制御用ソフトウェア

対応装置

インテリジェント照明
エアーコンディショニング
換気暖房
セキュリティシステム
アクセスコントロール

メリット

・多数のビル管理システム/ビルディングオートメーションシステムを1つのシステムに統合する。
・それぞれのアプリケーション/システムのための異なる独自のケーブルソリューションを1つにまとめる
・低電圧供給による新しいインテリジェント・アプリケーション
・エネルギー効率の向上
・コスト削減
・低い設置コストと運用コスト
・低電圧帯の天井への取り付けが簡単
・ソフトウェアまたはモバイルアプリによるセットアップと設定
・データ伝送用ケーブルと電源供給用ケーブル

ネットワークインフラを天井に移設

現在のオフィス環境では、ほとんどのネットワーク接続は、ダイドーダクトやフロアボックスなど、職場の近くに置かれています。ネットワーク接続機能を持つテクノロジー主導の機器に加え、PoEの性能向上により、ネットワークインフラの魅力も増しています。多くのPoEアプリケーションは、もはや壁面コンセント、配線路、テーブルソリューション、フロアコンセントに必ずしも接続されているわけではありません。これらの接続は、WAPなどの天井裏、ドア付近、デジタルサイネージなどの壁面、さらには建物の外壁やランタンポールなどが増加していきます。このような従来とは異なる接続ポイントでは、ケーブルの追加や新しいケーブルソリューション、さらには新しいインフラが必要になることがあります。

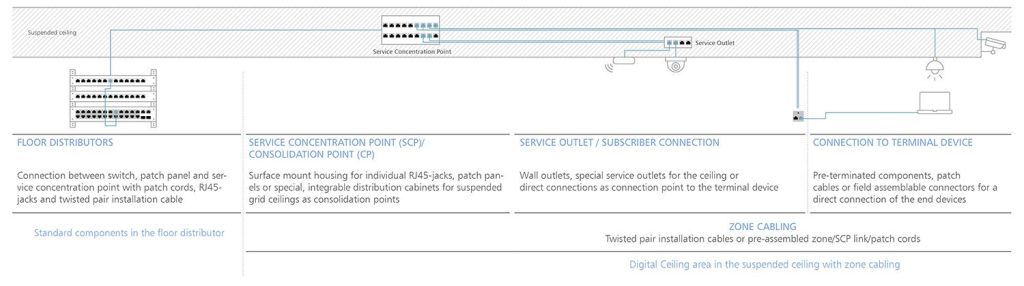

水平配線に代わるものとして、吊り天井のゾーン配線があります。水平配線は、フロアディストリビューターから建物内の特定のエリアまで敷設されています。このエリアにはサービス集中ポイントがあり、そこからサービスコンセント、または直接エンドデバイスへと続いています。柔軟性を高め、サービスコンセントのある水平配線を理想的に構築するには、フロアを均等に分割し、それぞれのサービスコンセントがあるセルに分けることをお勧めします。

その背景には、エンドデバイスの移動、追加、削除の際に、より柔軟に、よりシンプルに、より費用対効果の高いケーブルの変更が可能であることがあります。その利点は、迂回させる距離が短いことにあります。より簡単にアクセスできるようになり、介入や中断の時間も短縮されます。

PoE照明やその他のイーサネット、PoEアプリケーションを考慮すると、ゾーンのカバー半径は約13mを超えないようにする必要があり、これは約18m×18mのセルとなります。この背景には、サービス集中ポイントごとに使用するポート数が多く、96ポート以上ではもはや管理しきれないことがあります。

これらのポイントでは、接続の変更、迂回、削除が可能です。特にオープンプランのオフィスでは、IPおよびPoE対応のエンドデバイスが増加しているため、この構造をより柔軟かつシンプルに変更することで、長期的な節約を実現します。サービス集中ポイントは、フロアディストリビューターから15m以上離れ、リンク長100mを超えないようにする必要があります。

天井を利用した完全なゾーンケーブリング

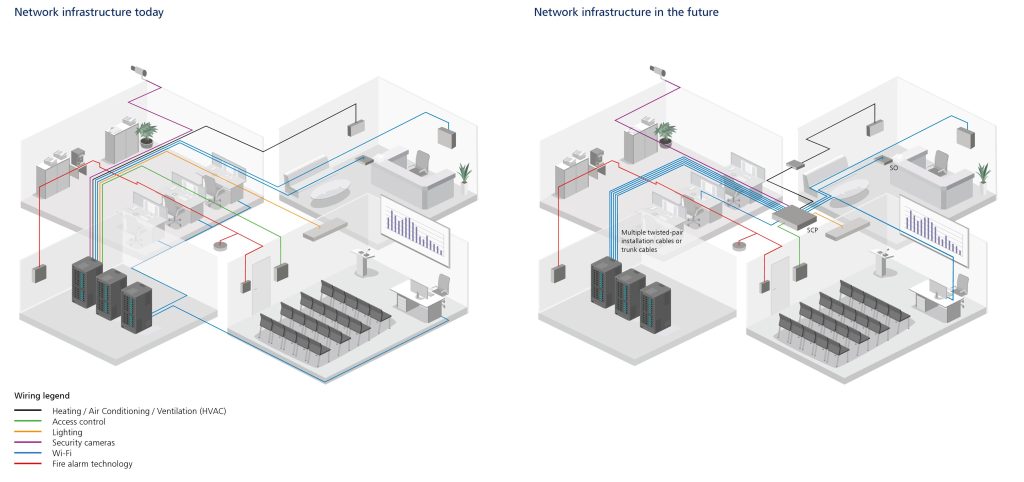

図は、Wi-Fiアプリケーションのための、個別のアプリケーション固有のケーブル配線とサービス集中ポイントを備えたケーブル配線を示しています。

吊り天井のSCPを経由した完全な水平配線は、次の図のようになります。SCPを介したネットワーク配線には、統合されたアプリケーションが描かれている。天井裏のほとんどのアプリケーションは、Wi-Fi配線と同様に解決でき、個々のワークステーションは、ケーブルダクト、柱、または壁面を経由して、壁面のコンセントまで配線することが可能です。
