BACnet MS/TPフィールドバスコンポーネントのネットワーク接続について

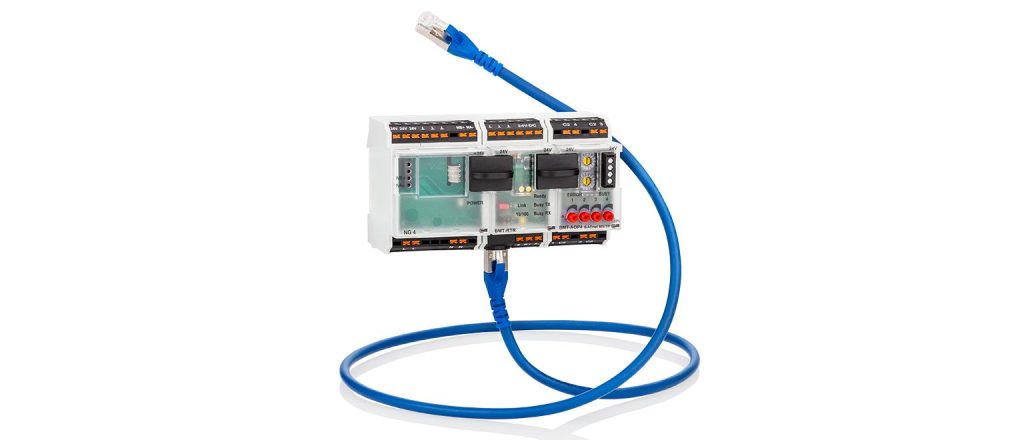

METZ CONNECT BACnetルーター BMT-RTRを使用すると、BACnet MS/TPデバイスをBACnet/IPネットワークに接続することができます。BMT-RTRは、BACnet/IP、BACnet Ethernet、BACnet MS /TPネットワーク間のルーティングを可能にするコンパクトなマルチネットワークルータです。32台のBACnet MS/TPデバイスをルーター上で動作させることができ、それによりBACnet /IPとBACnet MS /TPネットワーク間でBACnetオブジェクトを無制限に転送することが可能です。
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/lopj3x1x-1024x440.jpg)

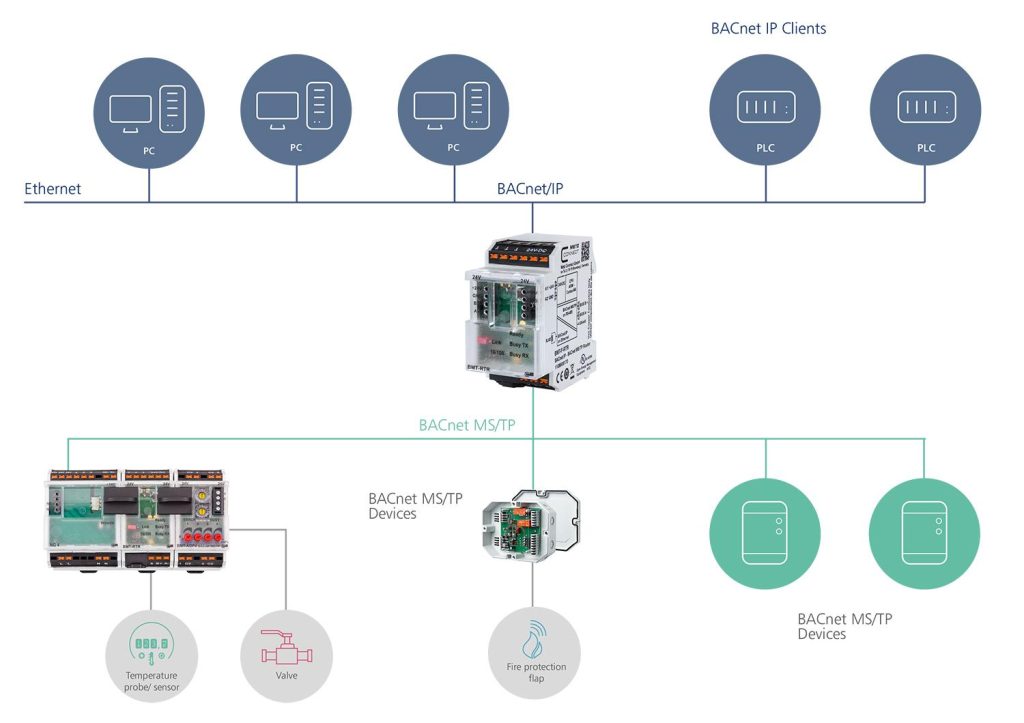

BMT-RTRルーターは、BACnet /IP to BACnet MS/TPまたはBACnet Ethernet (ISO 8802-3) to BACnet MS/TPルーターとして実行することができます。統合されたWebサーバーを使用して、BACnetルーターは、IPネットワーク上で到達することができます。デバイスの設定と2つのインターフェース(Ethernet /RS485)のパラメータ化は、ユーザーフレンドリーなWebインターフェースまたはソフトウェアツール「MC-Search Utility」で実行します。
また、ルーターには、送信されたデータのトラブルシューティングや解析のためのロギングツールも搭載されています。
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/website_system_overview_en_bmt_rtr-1024x723.jpg)

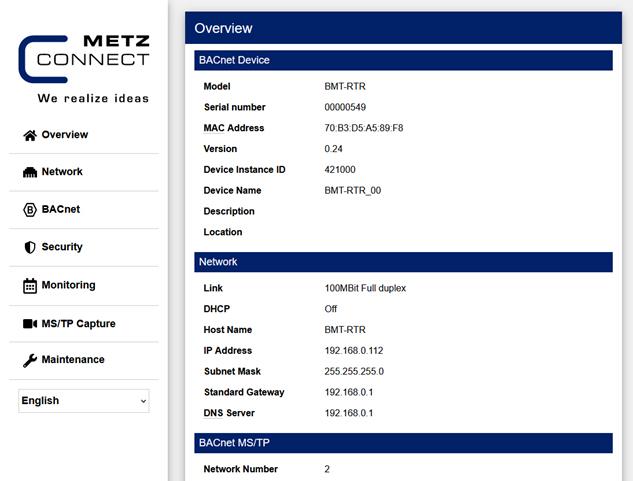

見やすい画面で簡単操作
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/en_konfiguration_bmt_rtr.jpg)
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/01_icon-2.jpg)
レスポンシブデザインによる、スマートフォン、タブレット、ノートパソコンでの直感的なメニュー操作とナビゲーション
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/02_icon-1.jpg)
IP通信、RS485通信のロギングと解析
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/03_icon-2.jpg)
RS-485バス上のMETZ CONNECT BACnet MS/TPデバイスの簡易デバイス検索が可能
機能一覧
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/02_icon-2.jpg)
データロギングと解析
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/07_icon.jpg)
実績のあるストラッピングプラグ技術により、METZ CONNECT BACnet MS/TPデバイスを高速接続
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/05_icon-1.jpg)
ガルバニック3方向絶縁(RS485-Ethernet供給)
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/08_icon-1.jpg)
統合ウェブサーバー
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/09_icon_en.png)
ウェブインタフェースによる直感的でソフトウェアに依存しない構成。METZ CONNECT BACnet MS/TP I/Oモジュールの便利なコ構成
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/04_icon-1.jpg)
BACnet/IP、BACnet Ethernet、BACnet MS/TPの各ネットワーク間のルーティング
応用例

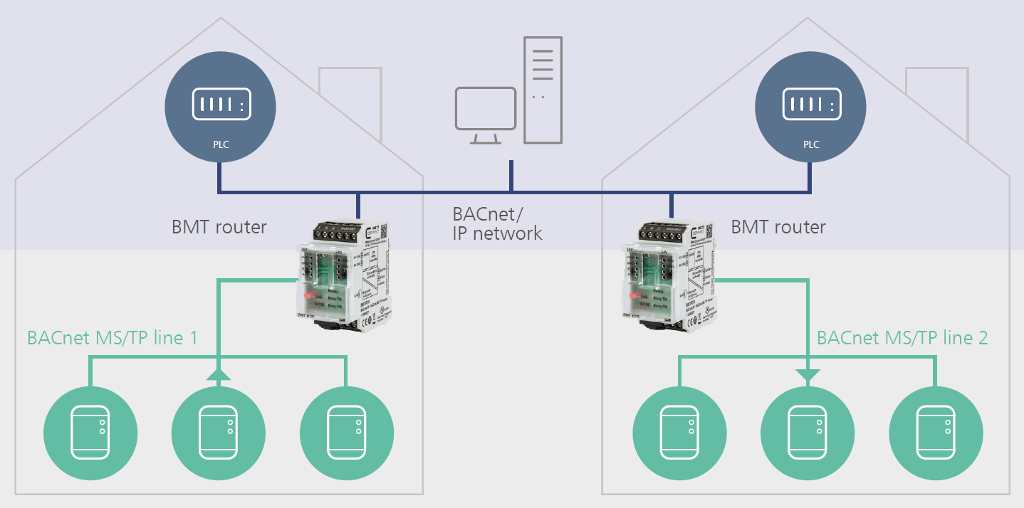

BACnet IPルーターでは、2つのBACnet MS/TPネットワーク間の通信が可能です。
(マスター-マスター、マスター-スレーブ)をIPネットワーク経由で確立することができます。
![](https://www.rinsconnect.co.jp/wp-content/uploads/2023/05/anwendungsbeispiel_en.png)
メリット
1回線あたり32台のBACnet MS/TPデバイスを接続可能
・BACnet MS/TP機器をBACnet / IPネットワークに簡単に統合できる
・館内どこでもイーサネットが利用可能
・ケーブル長に制限なし
・オートメーションとフィールド機器間の信頼性の高い高速通信
・技術・メーカーに依存しない
