技術情報目次

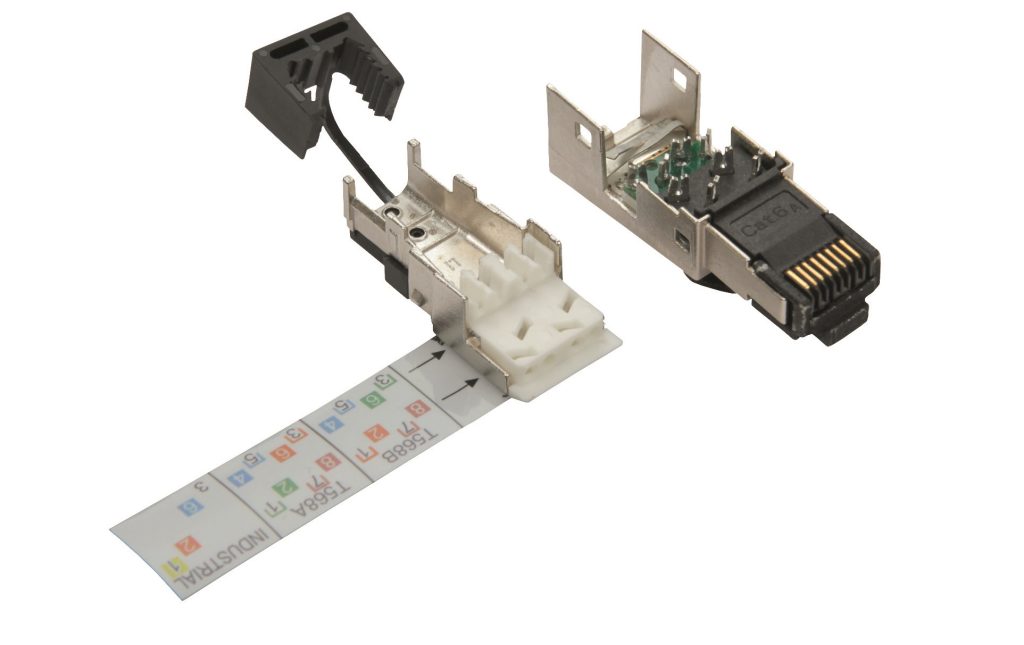

1. RJ45コネクタ 金属ボディシールド // アドバンテージ
(アドバンテージ)
- シールド効果抜群ー厚い金属製ボディが耐ノイズ性能をUP
- 耐久性に優れているー頑強な金属製ボディが外乱の影響を最小限にする
- 信頼のある通信性能ーCat.6A class EA(Cat8.1適用も可能)
- 現地配線ができるー専用工具不要、現地で簡単に結線できる

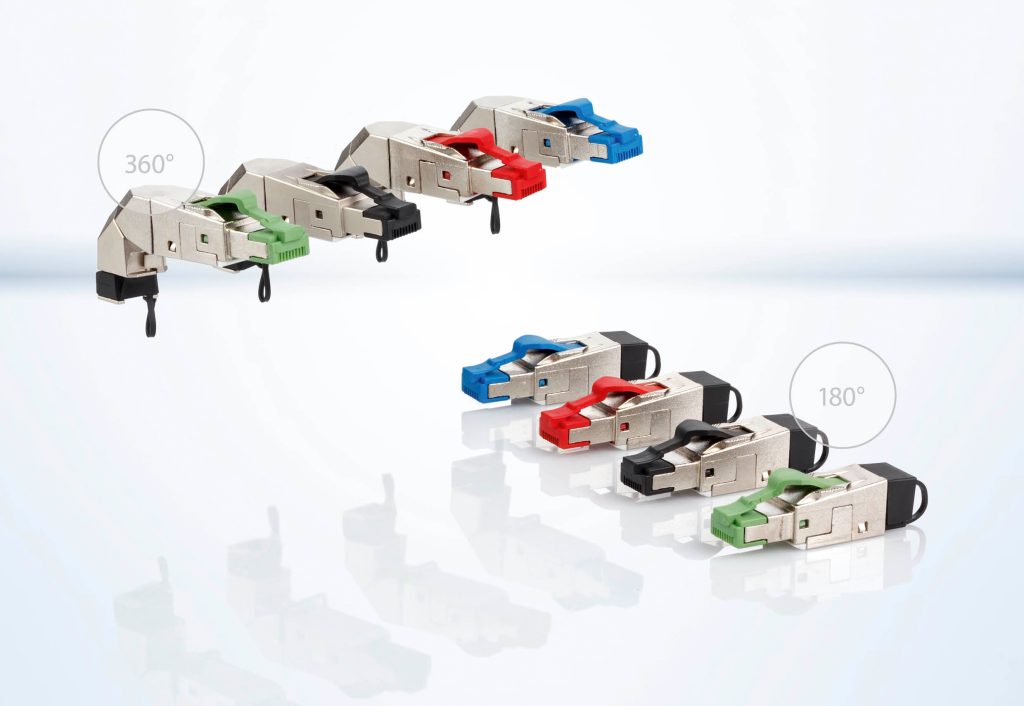

- 省スペース対応ー360°回転するエルボ継ぎ手でケーブルの取り回しが容易
- 単線使用可能ー ビルの長い固定配線に最適、より線よりノイズの影響を受けにくい
(適用箇所)Application
- ケーブルが長くなりその経路にノイズ発生源(高電圧、高電流、高周波等)がある場合
- 産業機械の制御盤内(200V~400Vの高電圧の影響、ソレノイド、リレーの電磁回路の影響)
- センサー、カメラ等による精密なデータ転送を行うシステム
- ビル内配線の単線配線
*精密なセンシング、画像処理にノイズが影響すると転送速度が低下し不安定になる可能性があります。その場合センシングデータや画像データが遅延し、あるべき精度が維持できなくなる場合が予想されます。イーサネットケーブルのシールド処理は必須条件です。

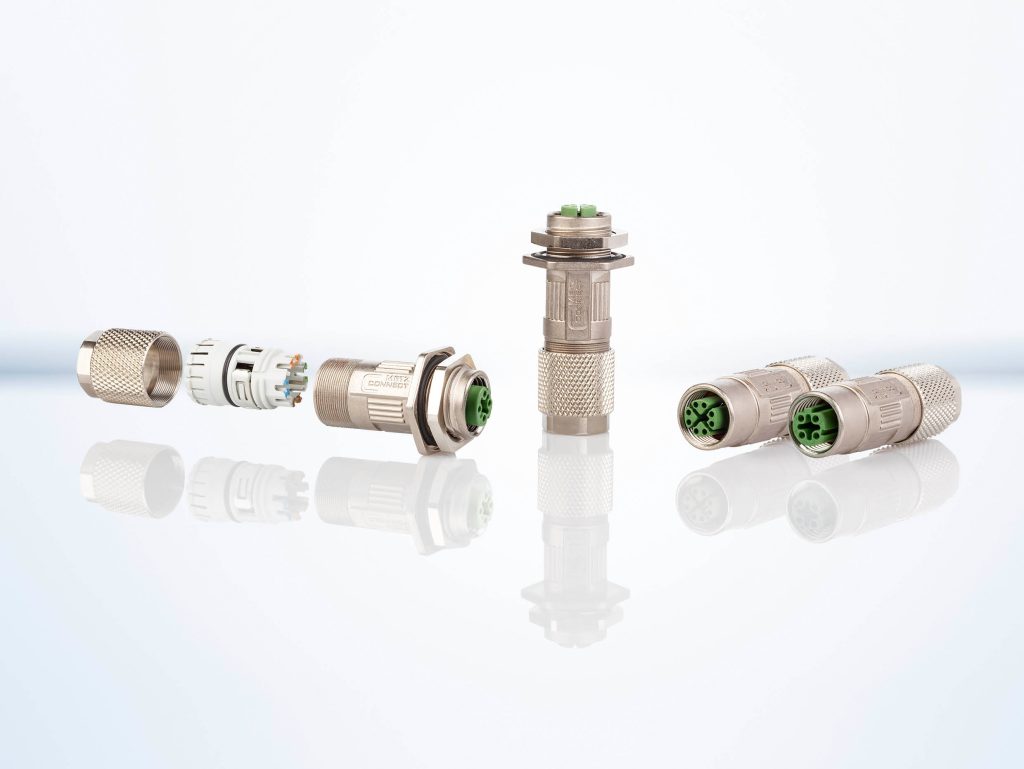

2. M12コネクタ イーサネット // アドバンテージ
(アドバンテージ)
- シールド効果抜群ー厚い金属製ボディが耐ノイズ性能をUP
- 耐久性に優れているー頑強な金属製ボディが外乱の影響を最小限にする
- 信頼のある通信性能ーCat.6A class EA(Cat5 D コード)
- 現地配線ができるー専用工具不要、現地で簡単に結線できる
- 耐振動特性ーIEC61076-2-101に準ずる
- 耐衝撃特性ーIEC61076-2-101に準ずる
- 防塵、防水性能ーIP67に準ずる
(適用箇所)
- 工作機械
- ロボット
- 鉄道車両
- 医療機器

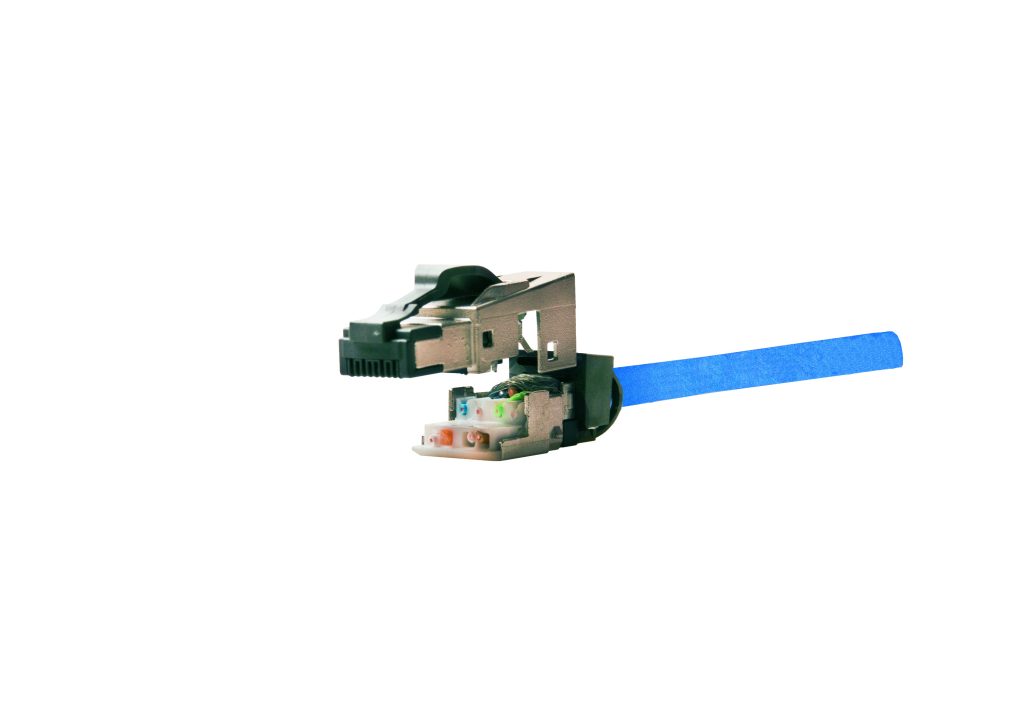

3. RJ45金属ボディ 成端 専用工具不要

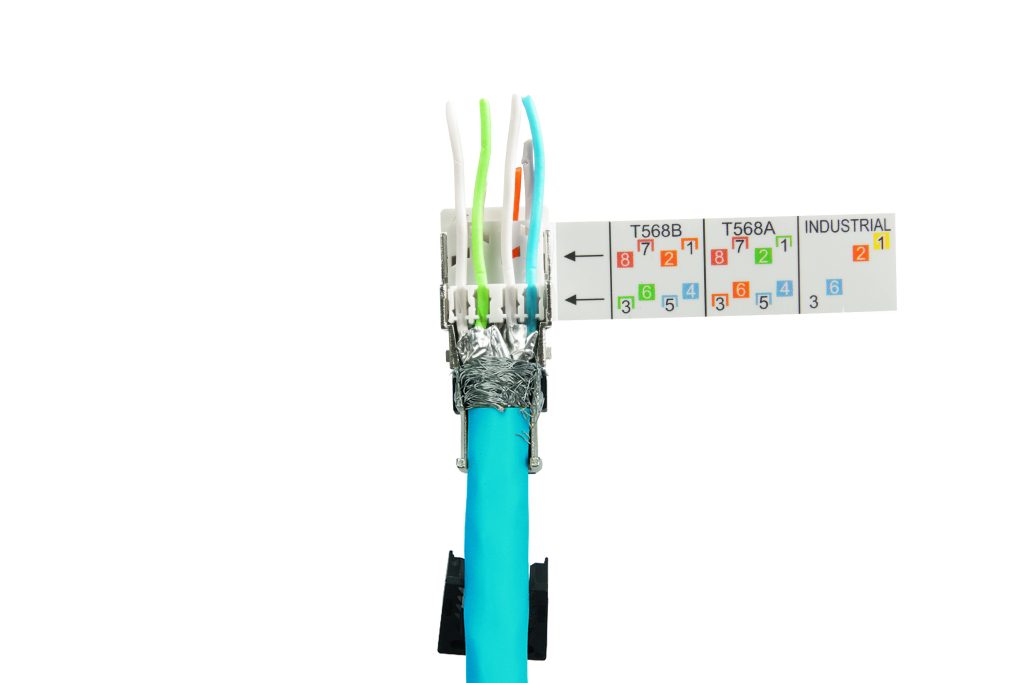

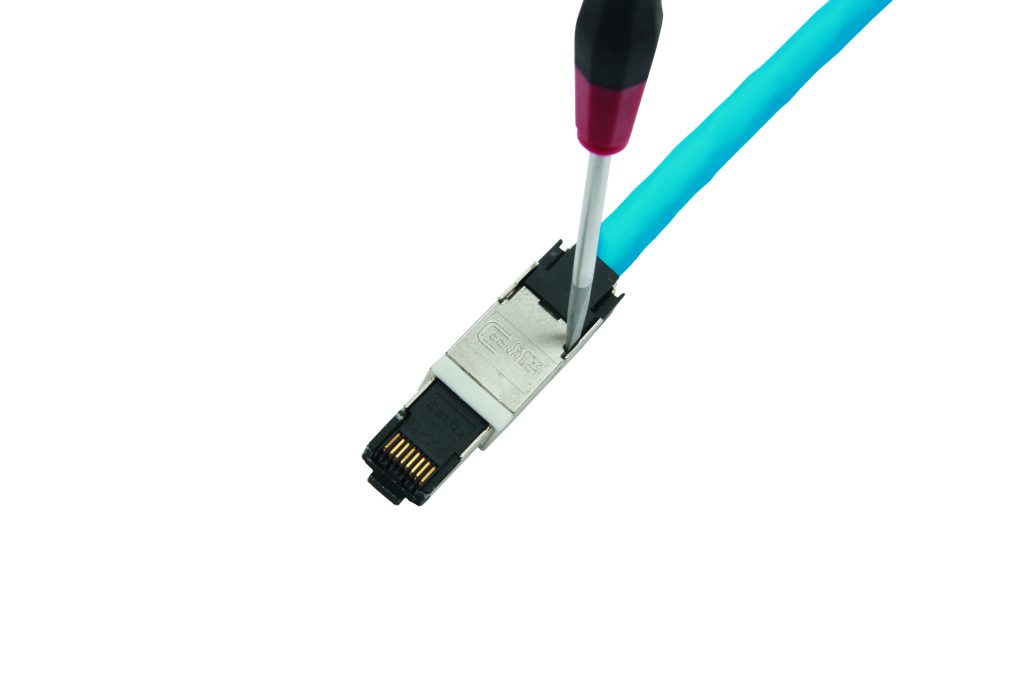

マイナスドライバーで本体を開け、色分けに従って結線する。結線後、余分な長さをニッパでカットする。本体をかぶせ、固定ラッチがかかるまでプライヤーで挟み込み完了。
